SPD-V200型自动在线多功能辊缝仪
一、SPD-V202 型自动辊缝仪的结构：
每台 SPD-V020型自动多功能辊缝仪都针对具体的连铸机单独设计。主机壳体和辅助设备采用全密封结构焊接而成，并镀镍防腐。机械结构坚固可靠，能够胜任连铸机内的恶劣工作环境.壳体的设计考虑到了由液压系统压下驱动辊所造成的对辊缝仪壳体的压力。辊缝仪壳体内安装用于铸机状态测量的所有传感器和无线传输模块，传感器被安装在低于辊缝仪壳体的部位，以免工作过程中受到损伤.辊转动传感器安装在辊缝仪壳体的内弧面和外弧面上，采用弹簧安装。
(1) 多功能辊缝仪：测量厚度和宽度可按用户实际铸机状况和工艺设备参数而定制.可将测量板坯宽度扩展到 5000mm。
(2) 安装套装：与现有引锭可互换的连接配件及锁扣装置，目的是实现板坯连铸机辊缝测量设计.可方便地装配到引锭杆上。
(3) 校验高度框架一副。分别为生产厚度为 250mm 的板坯而设计，在开始测试前调零点。能方便地使用。

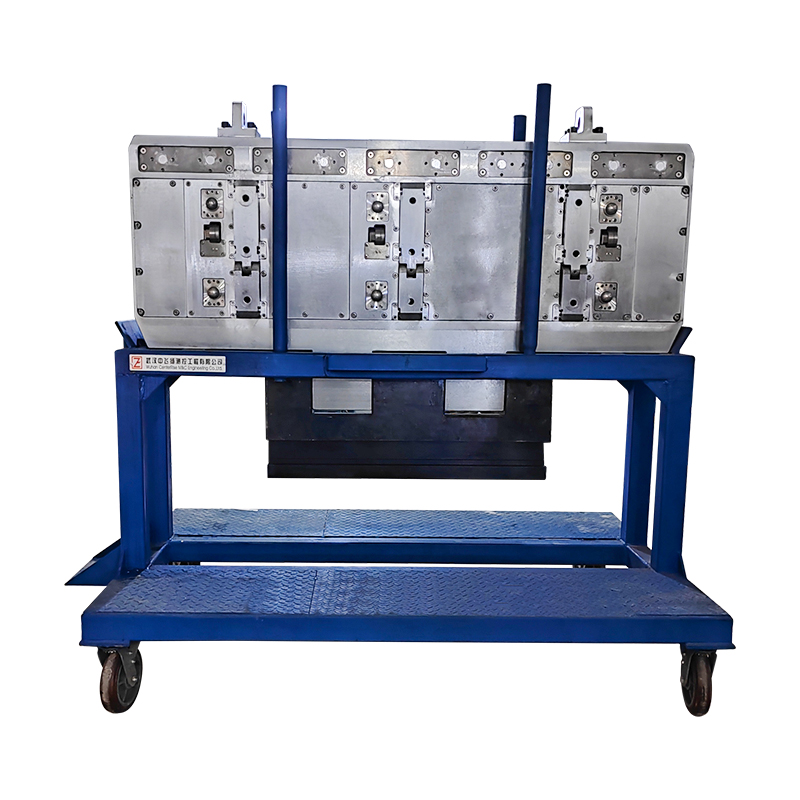

(4) 活动台架：为多功能辊缝仪不工作时存放之用，以方便运输。
(5) 数据传输模块：可进行数据无限传输，并提供 USB 数据接口。
(6) 数据分析软件：对辊缝仪采集的辊缝、外弧辊对接状态,辊弯曲,外弧辊对中,二冷水等信号进行分析，显示和数据管理。
(7) 工作站：数据显示，存储，分析。
辊缝检测仪装在引锭头的位置和引锭杆配合使用。有两种不同的测量模式：
上装模式和下装模式。
上装模式就是由引锭杆小车移动到结晶器，然后从结晶器进入连铸机，再从辊道区出来；
下装模式就是连接了引锭杆先从辊道区沿着与浇铸方向相反的方向，经弯曲段、结晶器到达顶部位置，再从顶部到出坯区。
为了保证测量装置不被铸机损坏（例如，如果一个夹紧辊在错误的位置关闭），所以它的结构设计得很坚固，能承受驱动辊不超过50 吨的压力。
把连接插插销插如辊缝仪的拖动孔中,用吊车吊起辊缝仪到连铸线起始处,对准拖动链下降,使拖动销刚好落入拖动链凹巢中. 再平放辊缝仪即可
多功能辊缝仪所装软件是为了实现测量连铸机辊缝等各种参数，并通过数学计算和作图，得到不同功能的曲线和表格。所有数据都能够保存 30 天。在计算机上，进入的第一个主界面，是一个具有实时监视功能的多功能界面。在手提式电脑和工作站均能显示测量数据及计算结果。一般以曲线方式表现，也能以数据列表的方法展出,使观察者一目了然。
多功能辊缝仪SPD-V200型板坯连铸辊缝全自动测量设备
