电磁式/振动式大包下渣检测系统
大包下渣检测特点：
1、保证中间包钢水的纯净度
2、提高连铸钢水的收得率
3、是避免水口堵塞的关键技术
4、延长中间包使用寿命.
5、提高连铸坯质量，减少铸坯夹杂
一、振动式大包下渣检测技术
振动式检测方法是利用钢液和钢渣的密度差异和流动性差异，检测出铸流对保护套管和与之相连接的操作臂间振动的差异，以此获得大包下渣信号；
实现间接测量的非接触式检测方法；
基于操作人员手工感知下渣时钢水对长水口的冲刷和钢渣对长水口的冲刷的不同，人们力图寻找一种更为简单有效的途径获得大包下渣信号；
二、电磁式大包下渣检测技术
对实际卷渣进行直接测量
能提前关闭水口
抗干扰能力强
系统检测不受水口开关、环境振动的影响
系统检测与钢种和钢渣状况无关
在现有检测技术中，测量精度最高
四、大包下渣检测原理
电涡流式原理：利用电磁感应的原理检测出钢水中含渣量的百分数。
设备简述：采用耐高温材料将N1、N2两组特制线圈隔离，把线圈整体封装在一个特殊钢制成的扁型环中，并从两组线圈中运用独特的技术方法引出两对信号线，传送到后级信号处理

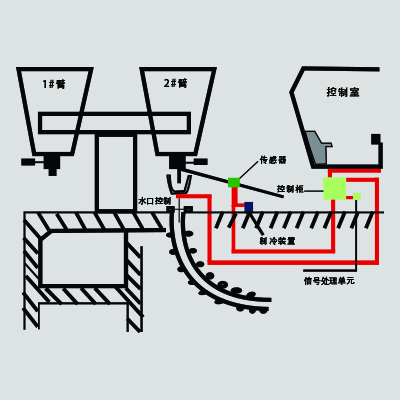

LAG-S200连铸钢包下渣自动检测系统通过接收大包水口机械操作譬的振动信号来检测浇铸过程中的下渣状态。在钢水浇铸过程中，钢水流经长水口注入中间包时，钢水冲击长水口臂引起用来支撑长水口的机械操作臂振动。由于钢渣比重不到钢水比重的一半，浮在钢水表面，在一包钢水即将浇铸完毕时，钢渣才出现，此时由于钢渣轻，粘度大，流动性也差，钢水与钢渣的混流对长水口壁的冲击作用力与纯钢水的冲击作用力存在较大的差异。本系统主要通过测量分析机械操作臂的振动差异监测连铸钢包的下渣。振动信号通过安装在操作杆中部的传感器经前级调理放大模块连入系统控制柜的运算控制单元，并经处理后输出至工控机进行运算分析;系统检测出的下渣信号由系统控制柜输出至前端控制单元，再控制报警喇叭及报警灯工作，或者发出指令，关闭大包水口。
钢包下渣检测设备—电磁式/振动式大包下渣检测
