MDC-L200型激光锥度仪（多维度检测）

一、激光锥度仪产品概述：

激光锥度仪（多维度检测）是我司研发的一种新型的结晶器多锥度检测仪。设备采用一台高精度、高灵敏度的激光测量与定位传感器，该传感器以一条固定宽度的激光线扫描的方式来对结晶器铜板进行扫描，实时返回测量数据。上位机通过对数据的建模分析后给出结晶器锥度数据情况、以及表面裂纹、表面平整度等数据。上位机软件以数据表，数据曲线和结晶器锥度三维模型图的表示方式直观的给用户反映被检测结晶器的多锥度面的锥度情况，为现场作业人员维护保养结晶器提供真实可靠的理论依据。

二、激光锥度仪系统测量原理：

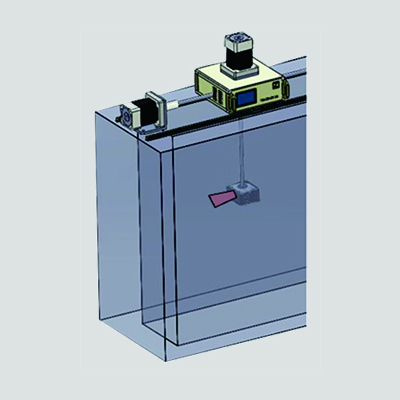

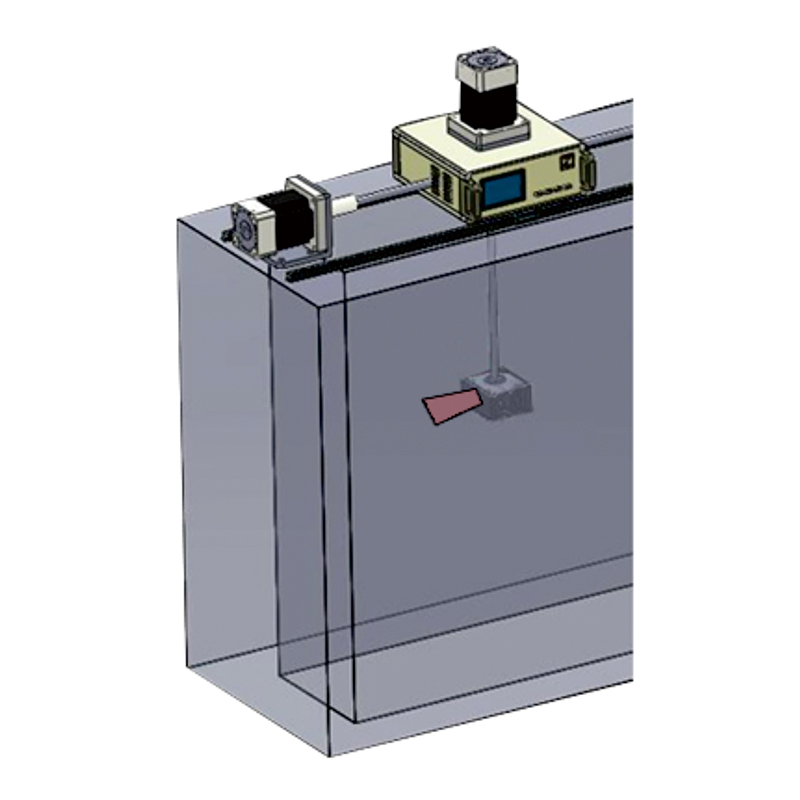

结晶器多锥度检测仪是一台高精度的精密仪器设备，整机包含高精密激光测距传感器，两台数字伺服电机、编码器、水平方向滑动丝杆、垂直方向滑动丝杆、校验台及控制器等器件组成。该设备具有测量精度高、稳定性强、安装便捷和可观测性强等诸多优势，适用于各大钢铁企业的连续铸造过程中连铸结晶器的多锥度检测、表面平整度分析、表面探伤等，适用于圆坯、方坯、板坯等，应用广泛，功能强大。在测量结晶器多锥度特性时该仪器是固定于结晶器上方如下图所示，设备启动后自动完成自检过程，激光测量传感器自动回到起始零位，然后激光传感器在数字伺服电机的驱动下沿着结晶器内表面扫描，扫描一圈后下降到一定高度继续扫描一圈，如此往复扫描，从上到下扫描整个结晶器内表面，周而复始从结晶器上方一周往下扫描到结晶器下方，完成整个结晶器内腔面的扫描工作。扫描完成后数据通过无线通讯或者有线通讯的方式把数据传输到上位机电脑上，上位机软件把采集到的数据导入到模型库中，通过计算分析得到结晶器的多锥度状况、表面平整度表面裂纹情况等。为现场生产提供可靠的维修参考数据，避免因为设备故障导致现场出现生产事故问题。
