温度采集模块
产品型号：ZTB-NS02
一、产品简介
ZTB-NS02 温度采集模块是武汉中飞扬测控工程有限公司为结晶器漏钢预报系统开发出来的产品。其功能是对结晶器中钢水的温度进行采集、处理并以总线的方式传送至后端的控制模块。该模块具有测量精度高、数据准确可靠，体积轻巧、安装方便等特点，适合各大钢厂广泛使用。
二、工作原理
ZTB-NS02 温度采集模块是一款专为结晶器漏钢预报系统配套的温度采集模块。结晶器中的测温热电偶经补偿导线连接至该温度采集模块，温度采集模块读取热电偶上模拟量温度值，进行高精度的AD转换，并将转换的结果以总线的方式传送至后端的控制模块。
三、结构说明
图1和表1说明了模块的结构部件。

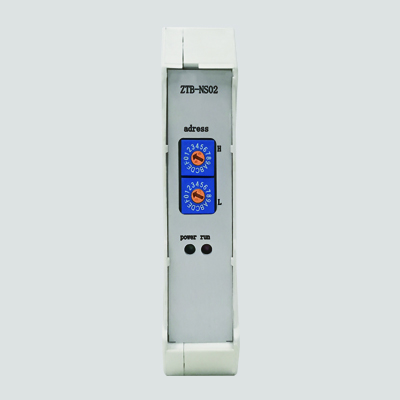

图1 模块结构
表1 仪表面板结构
|
1 |
电源指示灯 |
|
2 |
高位地址码 |
|
3 |
低位地址码 |
|
4 |
运行指示灯 |
|
5 |
固定卡口 |
|
6 |
数据总线接口 |
|
7 |
电源总线接口 |
|
8 |
金属活动卡簧 |
|
9 |
热电偶1接口 |
|
10 |
热电偶2接口 |
|
11 |
热电偶3接口 |
|
12 |
热电偶4接口 |
各部件的详细说明如下：
1）热电偶X接口（X=1、2、3、4）：与结晶器上热电偶相连的接口，每模块可接四支热电偶。
2）电源指示灯：指示模块供电情况。供电正常时此灯常亮，不正常时此灯熄灭。
3）运行指示灯：指示模块工作状态。模块处于工作状态时闪亮，地址码设置不正确时常亮。
4）地址码：模块地址码指示此模块设置的地址。低位地址码对应个位，高位地址码对应十位，地址码范围为00～99，共计100（A～F无效）。地址码的数值即黄色箭头所指示的数值。
5）数据总线接口：模块背板的上三线（共五线，下两线为电源总线）为数据总线接口，此接口为温度采集模块提供数据传输通道。
6）电源总线接口：模块背板的下两线（共五线，上三线为数据总线）为电源总线接口。通过此接口为模块提供24V DC电压。
7）金属活动卡簧：此卡簧的作用是将模块固定在金属导轨上。
8）固定卡口：此卡口的作用是将模块固定在金属导轨上。
