LDT-I200型转炉炉衬激光测厚仪

转炉炉衬激光测厚仪概述:

LDT-I200转炉炉衬激光测厚仪是我司推出的新一代转炉炉衬测厚仪。系统设备通过发射脉冲激光束到被测转炉的内衬表面,并接收返回的激光来测量其飞行时间,再根据激光的传输速度计算出设备与目标点的距离。在测量时用户将其推到转炉前平台上的某一定位置,设备进行快速自定位后便可开始对转炉的目标区域进行扫描测量。



检测原理:

LDT-I200 的测量速度为2000000 点/秒以上,每一次扫描可以得到超过150万个点的距离数据,将不同位置和角度的测量数据复合到一起就可以得到整个转炉炉衬的实际表面曲线。

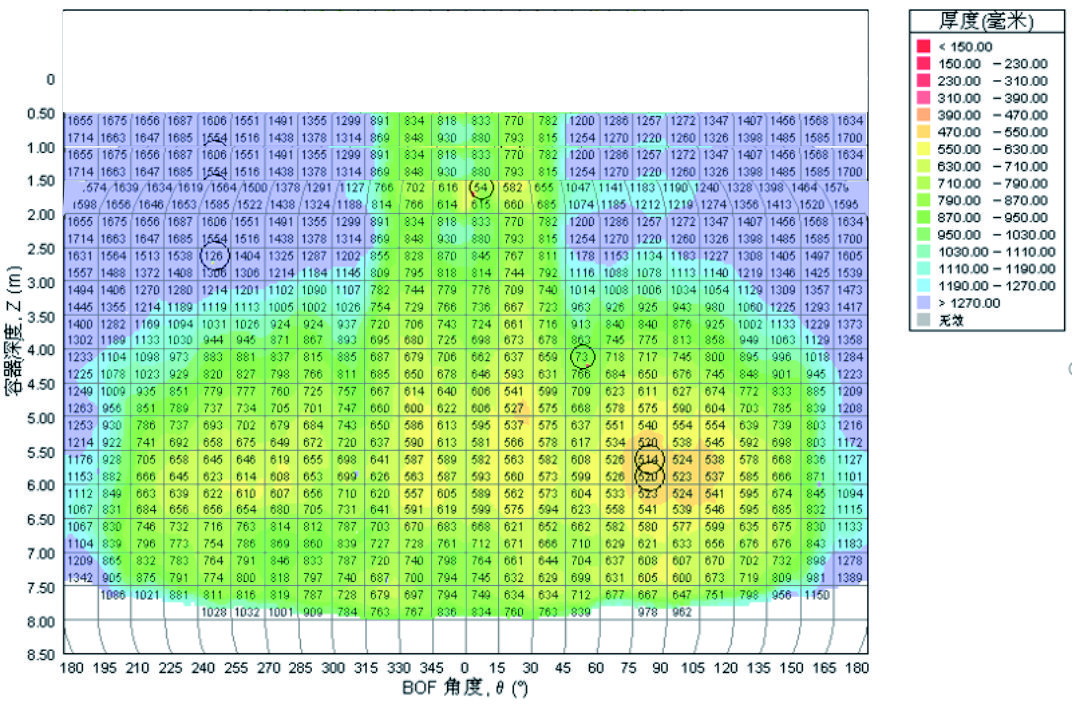

在测量时,设备激光头以一定的步距角旋转来快速改变其发射的脉冲激光束角度,在4分钟内便可以形成转炉内衬的区域表面三维轮廓,并通过坐标转换计算获得炉衬厚度信息,测量精度高达±2mm。

为了将转炉内部点到测厚仪的距离转化成各点的炉衬厚度, 我们必须知道小车与转炉的坐标关系。 我们使用第二个激光头来对小车进行定位, 当小车推到测量现场后,定位激光头高速旋转扫描转炉对面的三个反射条,通过三角几何关系,可以计算出小车相对于反射条的坐标关系,而反射条与转炉的坐标经过测绘已知,这样得到小车相对于转炉的坐标。



组成部分:

1.激光测量头

2.无线通讯

3.蓄电池组

4.移动式激光测厚仪主机

5.转炉倾角测量系统

6.冷却循环系统

7.定位辅助反射板

8.激光定位系统



技术指标:

激光重现性 :±2mm

激光精度 :±2mm

局部最快测量时间 :<15s

定位时间 :<30s

全图测量时间 :<4min

可测量最高炉衬温度 :1850℃

测量距离: 0.5-25m

每帧测量实际点数 :>1500000点

充满电连续工作时间: ≥3h

人眼安全激光:1级激光产品(不伤眼睛)



测量激光头参数:

测量原理:激光飞行时间和速度计算距离

激光重现性: ±2mm

激光精度: ±2mm

扫描速率: 2000000点/秒

测量角度: 垂直±40°, 水平 360°

最高测量温度:2200℃

工作温度: -20℃-80℃

冷却方式: 集成液冷系统 ,IP64等级防护

激光波长:1550nm(近红外线)



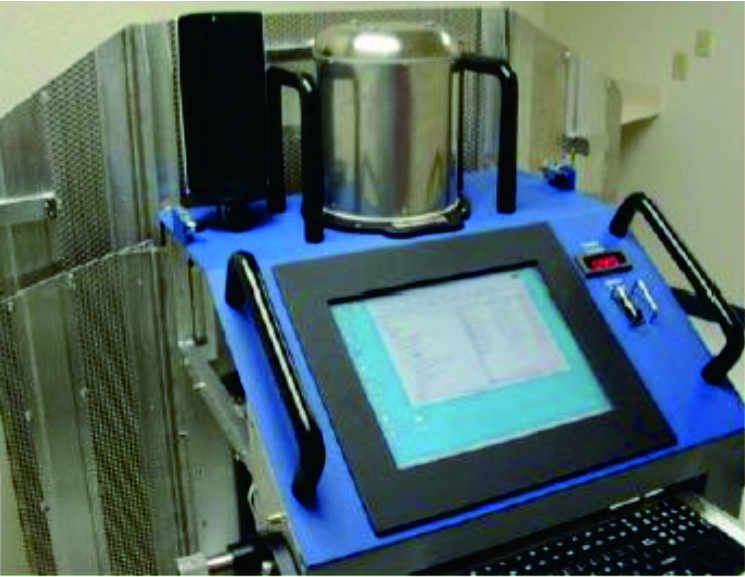

转炉炉衬激光测厚仪移动小车





详情描述

转炉测厚仪小车
激光测厚仪

转炉炉衬激光测厚仪—专业激光测厚仪厂家

联系电话:13995588597
LDT-I200型转炉炉衬激光测厚仪是我司推出的新一代转炉炉衬测厚仪。系统设备通过发射脉冲激光束到被测转炉的内衬表面,并接收返回的激光来测量其飞行时间,再根据激光的传输速度计算出设备与目标点的距离。在测量时用户将其推到转炉前平台上的某一定位置,设备进行快速自定位后便可开始对转炉的目标区域进行扫描测量。
