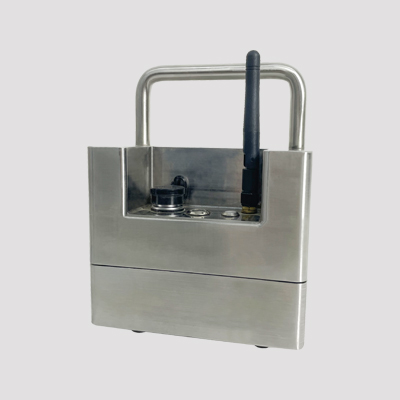

结晶器振动偏摆仪

结晶器振动偏摆仪概述：

结晶器是连续铸钢中的铸坯成型设备，也是连铸机心脏设备和关键技术。结晶器振动偏摆仪主要功能是检测结晶器振动台的振动频率、幅度、偏斜率、相位、振动轨迹曲线等，通过检测仪器的检测调整使结晶器按给定的振幅、频率和波形偏斜特性沿连铸机外弧线运动。

如果缺少结晶器偏摆仪的数据检测，结晶器振动台面的在运行生产过程中实际振动参数和坯子的工艺参数，无法有效获知，导致了操作人员无法根据生产现场实时情况来实时调节结晶器生产工艺参数。

我司独立开发的连铸结晶器偏摆仪设备，适用于板坯、方坯、圆坯、异型坯等各种结晶器。系统通过对结晶器运动状况进行有效检测，获得振动台板的实际振动全息参数及负滑脱量等工艺参数。技术人员就可以根据这些实际参数来制定结晶器的控制策略，在安全可靠的范围内提高产品的产量和质量。

设备结构：

连铸结晶器振动偏摆仪主要由传感器系统、传感器信号调理电路、电源电路、同步数据采集模块，通讯电缆，软件数据分析系统。

结晶器振动偏摆仪中安装有三个轴向加速度传感器，其中1个是检测垂直方向振动信号（Y轴），2个是检测水平方向晃动信号（X和Z轴）。经传感器获得的信号由前置器、预处理模块处理，将振动信号和传感器状态信号进行各种滤波、归一化，送同步数据采集器作数字化和特征提取，由上位机软件对数据进行分析处理，获得用户所需要的各种振动参数和工艺参数。

设备功能：
结晶器振动X/Y/Z三维数据采集，采用高精度传感器系统和高灵敏度轴向加速度仪，全面检测设备振动状态，包括：

1) 检测结晶器振动台的振动频率

2) 检测结晶器振动台的振幅

3) 检测振动的偏斜率

4) 检测结晶器振动台的横向偏摆，纵向偏摆,相位，相位差

5) 三维显示振动轨迹，并能从振动台6各面查看振动台轨迹（X-Y,X-Z,Z-Y）

系统软件采用人机交互式图形界面设计，可实时显示结晶器振动状态，软件功能包括：

1) 实时数据曲线显示：振动波形，振动频率，信号叠加分析

2) 单轴曲线显示，多轴曲线显示，振幅，加速度，三维图

3) 查看历史曲线

4) 生成测试报告

5) 给出预警提示

6) 频谱分析功能

7) 数据长期储存

设备优势：

1.便携测量方式，可提供无线远传的手持检测设备，操作简单。

2.提供全屏下的检测参数总览，显示包括振动参数和工艺参数在内的所有数据。同时实时完成振动频谱的计算和显示，用以评估整个振动台面波形失真情况，用来判断振动装置的安装是否有问题。

3.报警管理。记录实时报警情况下的各条报警数据，用于分析报警的原因以及评估报警对生产的影响。

4.参数设置。用户可以在线设定各种钢材的理想振动值和正常的工作范围,设定报警限,以及数据库的保存时间等信息。

5.设备一次充电完成，连续工作达四小时以上。

6.集成嵌入式处理设备，实现数据采集、显示、分析、报表等多项功能。

7.根据结晶器特点和用户要求，可灵活配置，适用于所有类型的结晶器如方坯，板坯，圆坯等结晶器振动台。

8.支持有线和无线数据传输功能，使用方便便捷。

9.使用笔记本接收采集数据，现场使用操作检测，分析处理数据方便。

设备特点：

1.实际振动状态取代理想的振动状态。利用台面的实际振动状态来制定控制策略，使振动台以更为精确的振动来进行生产。

2.便捷的检测方式。设备可随时用于现场检测，使生产现场能够及时掌握现场设备运行状态，以便随时对设备作出生产调整。

3.高效的工作方式和处理平台。采用嵌入式技术开发的高集成度设备，在高温恶劣的环境下工作，本系统可以全面检测XYZ三轴向数据，高速数据运算处理平台，实现实时数据分析处理。

4.强大的数据库功能。数据库采用计算机自动管理和操作员人工辅助管理模式，内有用于记录历史数据和报警数据的表格和监测系统的工作参数设置表。通过调整输出范围，可获得最佳输出效果。
