结晶器表面镀层锥度测量仪测量与可视化简要说明

一、产品简介:

结晶器表面检测仪是武汉中飞扬测控工程有限公司自主研发生产的一款种新型的结晶器表面镀层检测设备,设备采用一台高精度、高灵敏度的激光测量与定位传感器,该传感器以一条固定宽度的激光线扫描的方式来对结晶器铜板进行扫描,实时返回测量数据。上位机通过对数据的建模分析后给出结晶器镀层的磨损数据情况、以及表面裂纹、表面平整度等数据。上位机软件以数据表,数据曲线和结晶器三维模型图的表示方式直观的给用户反映被检测结晶器的表面轮廓和镀层厚度偏差等数据,为现场作业人员维护保养结晶器提供真实可靠的理论依据。



二、一般测量程序

  1. 校准,采用校准环或标准测量框;
  2. 设置,设置测量间距和测试目标,设置相关工艺与工作参数;
  3. 测量,激光扫描用户定义的结晶器深各处,并通过旋转激光来获得相关数据;
  4. 分析,系统的测量数据始终与预设的图纸或之前的扫描样本进行比较,获得锥度、弧度、磨损、支撑辊(可选)的状态信息;
  5. 显示,采用数据、表格、3D视图、等高线、纵向坐标(锥度)、横向坐标(磨损)等形式显示数据。



三、需求选择

  1. 简易锥度测量与弧度测量,采用检测为≥5mm点激光设备;
  2. 高密度锥度测量与弧度测量,采用检测≥1mm点激光设备;
  3. 锥度测量与镀层检测,采用线激光检测设备,可达到50点/mm检测点以上;
  4. 支撑辊(可选)的状态测量,需用户注明需求。



四、显示示例

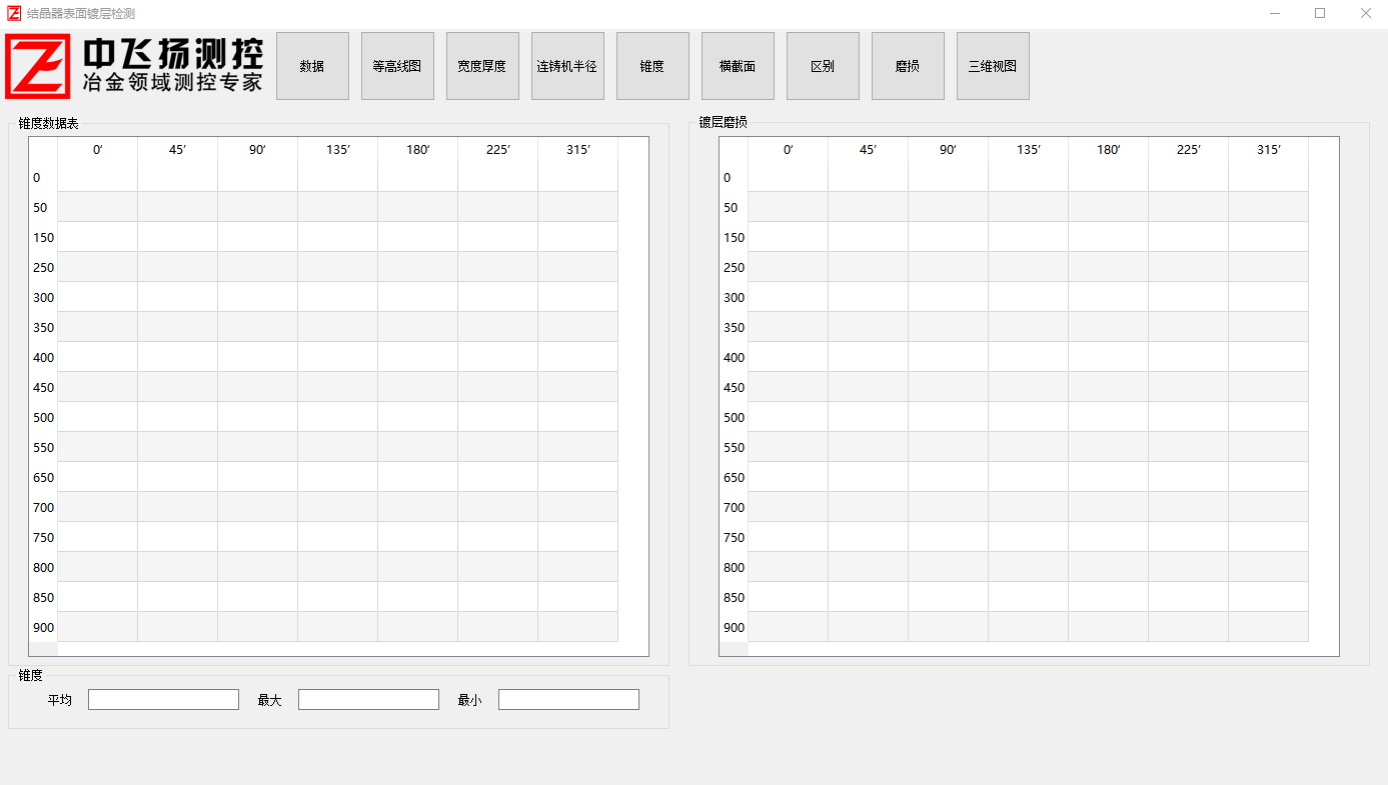

  1. 数据表格显示:

  1. 3D视图显示和等高线显示:

  1. 纵向坐标(锥度)显示:

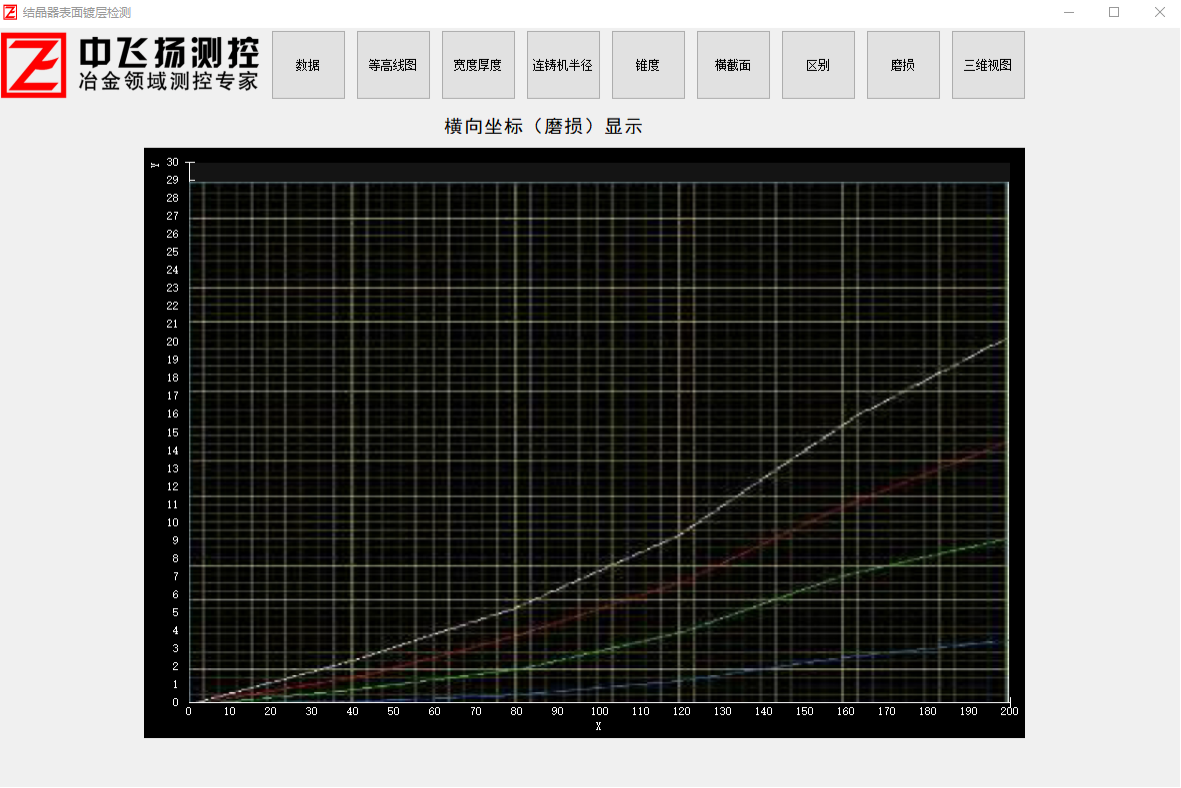

  1. 横向坐标(磨损)显示:

  1. 支撑辊(可选)的状态显示:
